　　简述plc的工作过程1．编程方法简单易学梯形图是使用得最多的plc的编程语言，其电路符号和表达方式与继电器电路原理图相似，梯形图语言形象直观，易学易懂，熟悉继电器电路图的电气技术人员只需花几天时间就可以熟悉梯形图语言，并用来编制数字量控制系统的用户程序。

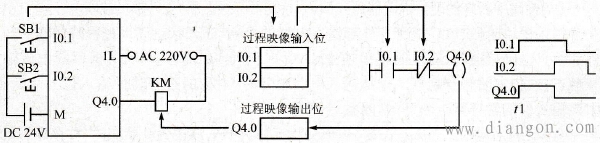

　　下面艾特贸易网用一个简单的例子来进一步说明plc的循环工作过程。按钮SB1和SB2的常开触点分别接在输入模块上I0.1和I0.2对应的输入端，接触器KM的线与I0.2是输入变量，Q4.0是输出变量。梯形图中的I0.1与过程映像输入位I0.1和接在对应的输入端的SB1的常开触点相对应，梯形图中的Q4.0与过程映像输出位Q4.0和接在对应的输出端子的输出模块内的输出电路相对应。

　　梯形图以指令的形式储存在PLC的用户程序存储器中，图1中的梯形图与下面的3条指令相对应，“//”之后是该指令的注释：A指令表示常开触点串联，AN指令表示常闭触点串联，赋值指令“=”表示将逻辑运算的结果传送给指定的地址。图1-5中的梯形图完成的逻辑运算为

　　在读取输入模块阶段，CPU将SB1和SB2的常开触点的ON/OFF状态读入对应的过程映像输入位，外部触点接通时将二进制数1存入过程映像输入位，反之存入0。执行第2条指令时，取出过程映像输入位I0.2中的二进制数，因为是常闭触点，首先将取出的二进制数取“反”，然后与I0.1对应的二进制数相“与”，电路的串联对应“与”运算。执行第3条指令时，将前面的二进制数运算的结果送人过程映像输出位Q4.0。在数据写入输出模块阶段，CPU将各过程映像输出位中的二进制数传送给输出模块，并由后者将数据锁存起来。如果过程映像输出位Q4.0中存放的是二进制数1，外接的KM的线圈将通电，反之将断电。图1中I0.1、I0.2和Q4.0的波形图中的高电平表示按下按钮或KM的线圈通电，当tt1时，读入过程映像输入位I0.1和I0.2的均为二进制数0，此时过程映像输出位Q4.0中存放的亦为0，在程序执行阶段，经过上述逻辑运算过程之后，运算结果仍为Q4.0=0，所以KM的线圈处于断电状态。在f t1区间，虽然输入、输出信号的状态没有变化，用户程序仍一直反复不断地执行着。t=t1时按下按钮SB1，I0.1变为1状态，经逻辑运算后Q4.0也变为1状态，在输出处理阶段，将Q4.0对应的过程映像输出位中的1送到输出模块，输出模块中与Q4.0对应的物理继电器的常开触点接通，接触器KM的线圈通电。

　　简述plc的工作过程：PLC的七个基本特点1．编程方法简单易学梯形图是使用得最多的plc的编程语言，其电路符号和表达方式与继电器电路原理图相似，梯形图语言形象直观，易学易懂，熟悉继电器电路图的电气技术人员只需花几天时间就可以熟悉梯形图语言，并用来编制数字量控制系统的用户程序。2．功能强，性能价格比高一台PLC内有成千上万个可供用户使用的编程元件，可以实现非常复杂的控制功能。与相同功能的继电器系统相比，具有很高的性能价格比。PLC可以通过通信联网，实现分散控制，集中管理。3．硬件配套齐全，用户使用方便，适应性强PLC产品已经标准化、系列化、模块化，配备有品种齐全的各种硬件装置供用户选用，用户能灵活方便地进行系统配置，组成不同功能、不同规模的系统。PLC的安装接线也很方便，一般用接线端子连接外部接线。PLC有较强的带负载能力，可以直接驱动大多数电磁阀和中小型交流接触器。硬件配置确定后，通过修改用户程序，就可以方便快速地适应工艺条件的变化。4．可靠性高，抗干扰能力强传统的继电器控制系统使用了大量的中间继电器、时间继电器。由于触点接触不良，容易出现故障。PLC用软件代替中间继电器和时间继电器，仅剩下与输入和输出有关的少量硬件元件，接线可减少到继电器控制系统的十分之一以下，大大减少了因触点接触不良造成的故障。PLC使用了一系列硬件和软件抗干扰措施，具有很强的抗干扰能力，平均无故障时间达到数万小时以上，可以直接用于有强烈干扰的工业生产现场，PLC被广大用户公认为最可靠的工业控制设备之一。5．系统的设计、安装、调试工作量少PLC用软件功能取代了继电器控制系统中大量的中间继电器、时间继电器、计数器等器件，使控制柜的设计、安装、接线工作量大大减少。PLC的梯形图程序可以用顺序控制设计法来设计。这种设计方法很有规律，很容易掌握。对于复杂的控制系统，用这种方法设计程序的时间比设计继电器系统电路图的时间要少得多。可以用仿真软件PLCSIM来模拟S7-300/400的CPU模块的功能，用它来调试用户程序。在现场调试过程中，一般通过修改程序就可以解决发现的问题，系统的调试时间比继电器系统少得多。6．维修工作量小，维修方便PLC的故障率很低，并且有完善的故障诊断功能。PLC或外部的输入装置和执行机构发生故障时，可以根据信号模块上的发光二极管或编程软件提供的信息，方便快速地查明故障的原因，用更换模块的方法可以迅速地排除故障。7．体积小，能耗低复杂的控制系统使用PLC后，可以减少大量的中间继电器和时间继电器，小型PLC的体积仅相当于几个继电器的大小，因此可以将开关柜的体积缩小到原来的1/2～1/10。PLC控制系统与继电器控制系统相比，配线用量少，安装接线工时短，加上开关柜体积的缩小，因此可以节省大量的费用。
