  • 长园电力高压电缆 GIS开关柜终头GIS

    2018-11-28 16:28

  •   二、预制式电缆附件    预制式电缆附件是将高温硫化硅橡胶采取注射模压硫化成型,加工成为各种不同结构的管状部件(不进行扩张)。

      现场安装时,将模压硫化成型的小于电缆绝缘直径的管状部件直接套入经过处理后的电缆末端或接头处的电缆绝缘上面,因硅橡胶部件内径小于电缆绝缘,故其可以直接紧压在电缆绝缘上面,构成预制式电缆附件。

      也可以这样说:由于硅橡胶材料新品种的不断推出、硅橡胶材料物理性能的逐步提高,由于硅橡胶尤其是液体高温硫化硅橡胶材料的加工工艺性的进步,为电力电缆附件行业开发新型产品,提高产品质量,提高产品合格率创造了条件。

      是绝缘电缆终端的经典产品,是瓷套式(或复合套管式)电缆终端,该电缆终端的特点是具有强的绝缘性能;良好的耐候性能;运行历史悠久。

      ②利用橡胶电应力控制锥内部的带特定曲线的半导电橡胶材料及绝缘橡胶材料的组合改善电缆末端的电场分布;

      ③依靠预制橡胶应力锥材料的弹性对电缆绝缘与电缆外屏蔽切断面交界部位施加基本恒定的界面压力来控制电缆末端的电场强度。

      在电缆外屏蔽切断口处套装一个特定形状的由绝缘橡胶及导电橡胶组合成型的预制型电应力控制锥。可以有效控制电缆末端的电场分布,防止电缆终端放电。

      四、高压整体预制式中间接头简介      高压电缆中间接头主要有三种结构:组合装配式、绕包式、整体预制式。绕包式目前已基本淘汰、组合装配式用量逐年减少、整体预制式中间接头是目前的主流品种、国家电网近3年均将整体预制式中间接头列为招标的选结构。

      低粘度的高温硫化硅橡胶是制造高压中间接头的选,可以有效排除导电锥及导电管与绝缘胶之间的气隙,有效避免导电锥及导电管与绝缘胶之间缺陷的产生,可以提高产品的电气性能。

      高压电缆附件是由中低压附件发展过来的。因此,110kV及以上交联聚乙烯绝缘电缆终端和中间接头的品种,与35kV及以下电缆终端和中间接头的品种类似。

      110kV及以上交联聚电缆终端的主要品种为户外终端、GIS终端(安装在全封闭组合电器内,又称SF6气体终端)和变压器终端(安装在变压器油箱内,又称油中终端)。

      目前,国外110~345kV电压等级用的交联电缆终端主要型式为预制橡胶应力锥终端(简称预制型终端),更高电压等级的交联电缆终端采用硅油浸渍薄膜电容锥终端(简称电容锥终端)。早期在110kV电压等级曾使用过的绕包型等其他类型的终端,现在已经很少使用。

      110kV及以上交联电缆中间接头,按照他的功能,以将电缆金属护套,接地屏蔽和绝缘屏蔽在电气上断开或连续分为绝缘接头与直通接头。无论是绝缘接头或直通接头,按照它的绝缘结构分有绕包型接头(TJ)、包带模塑型接头(TMJ)、挤塑模塑型接头(EMJ)、预制型接头(PJ)等类型。

      预制橡胶应力锥终端和预制型中间接头是国内目前使用的高压交联电缆附件的主要型式。

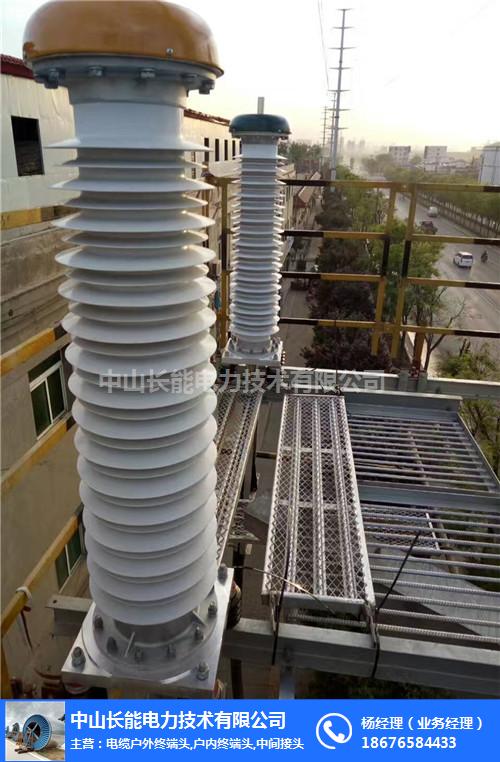

      户外终端:在受阳光直射或暴露在气候环境下或两者都存在的情况下使用的终端。

      GIS 终端:安装在气体绝缘封闭开关设备内部以SF6气体为外绝缘的电缆终端。

      油浸终端:安装在油浸变压器油箱内以绝缘油为外绝缘的液体绝缘部分的电缆终端。

      直通接头:连接两根电缆形成连续电路的附件,用于电缆线路接头处直接接地场合。

      绝缘接头:将电缆的金属套,接地金属屏蔽和绝缘屏蔽在电气上断开的接头,用于电缆线路金属护套交叉互联场合,减少护层损耗。
