2.2.1 继电器控制电路的改造 继电器控制电路在20世纪广泛用于设备的控制，由于继电器控制电路应用的硬元件多，往往造成设备的体积过大，同时由于元件与接线过多，也造成故障率的提高，而对一些复杂的控制，继电器控制电路也会显得力不从心。因此，在PLC这一工业控制设备产生后，由于其相对强大的优势，用PLC控制替代继电器

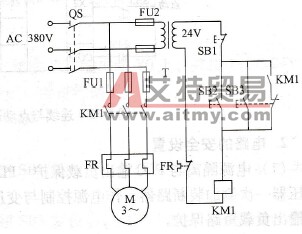

　　明确继电器控制电路中的执行元件（如线圈、指示灯、蜂鸣器等）的工作电压。通过对继电器控制电路的工作原理图进行分析，明确设备的工作过程，列出控制要点，建立编程的思路。

　　电压，辅助电路由隔离变压器降压后供电。因此必须保证辅助电路与主电路的电隔离。

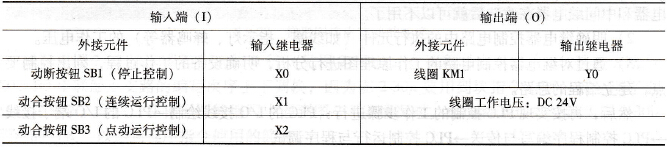

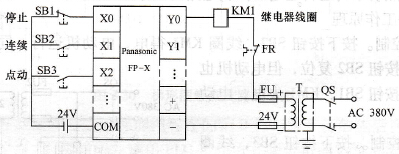

　　输出负载（线圈）电源由变压器低压端供电，变压器一次侧加装断路器，作电源控制与变压器漏电、短路保护；变压器二次侧装熔断器，作输出负载短路保护。在工业现场，设备的改造一般都需要按设备具体的工作位置与操作要求制作控制操作箱（略）。

　　梯形图程序与继电器电路原理图有相似性，但是，在对继电器电路进行改造时，不能简单地将继电器电路直接转化成的继电器控制电路原理图转化过来的，但程序执行时，我们却发现不能实现点动控制。如果只从梯形图分析，程序逻辑不会有错，问题出在
