指针电流表类型：应选用零点在中间指针左右都可偏转的电流表，指针左偏 （电瓶给用电器供电 ） ，指针右偏 （发电机给电瓶充电 ） 。 由于启动马达瞬间电流很大，故启动马达电流不流经电流表。

　　车启动后电流表指针应当向右偏转，如果指针左偏应检查发电机输出电压是否足够、调节器是否存在故障，避免造成电瓶亏电。

　　圈i：JA.C两点接电网相线a.c两点技发电机组棚线。A，a间电压经Ri降压，凸-Diu链流.R..R3.wl分压后作取样电IK，C.c问的电压的处理与此相同。我们知道，发电机组的三相交流电的电压频率相序必须与电网相同才能并网，若Aa.Cdb的电压过零，则说明并网条件椭足，丑过零时问越长，说明发电机组的电压的频率与电网电压的频率越接近，这时钟网越町靠。Aa支路的电压经取样后送C251的（2）脚，与其（3）脚电压进行比较，（3）脚基准电压为0.6V。当（2）脚电压高F0.6V时，（i）脚输出为-12v，C2经DS，D4迅速放电.BGl.8G2截1.。：当（2）脚电压低于0.6V时，（1）脚为路工作原理与Aa支路相同。当C251的（I）脚和（7）脚同时为高电平I2V时，电源经风、%对c充电，延迟一定时间后.BGi，BG：导通，J动作，使交流接触器吸台，完成并刚工作，同时LED点亮发出并网指爪。

　　延迟动作意味着奉电路取样电压过零的持续时间达到要求。如果取样电压双是瞬问过零或过零的持续时间很短，说叫评刚条件不满足.CZ充了少量电后取立即放电，BG不会导通，因而不能并网。调竹W2使延迟0.5一1秒动作即可。图巾CI的作H是防北取样电压过零时间太短时电路误动作

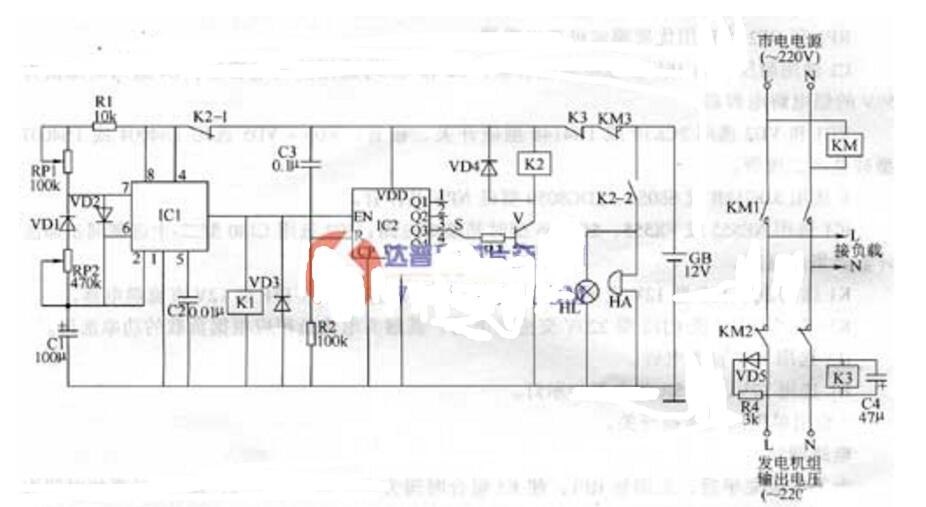

　　该小型燃油发电机组自动控制器电路由起动脉冲发生器控制电路、计数器控制电路、声光报警电路和供电切换电路组成，如图所示。

　　起动脉冲发生器控制电路由时基集成电路ICl、电阻器Rl、电位器RPl、RP2、电容器Cl、C2、二极管VDl-VD3和起动继电器Kl组成。计数器控制电路由计数器集成电路lC2、电容器C3、K3的常闭触头、KM的常闭触头KM3、电阻器R2、R3、二极管VD4、晶体管V和继电器K2等组成。 声光报警电路由指示灯HL、电铃HA和K2的常闭触头K2-2组成。供电切换电路由交流接触器KM、继电器K3、电阻器R4、二极管VD5和电容器C4组成。

　　在市电供电正常时，KM吸合，其常开触头KMl接通，常闭触头KM2和KM3被断开，该发电机组自动控制器步不工作，Kl-K3均处于释放状态。

　　当市电停电时，KM释放，使KMl触头断开，KM2和KM3触头接通，ICl通电工作，其3脚输出占空比可调的起动脉冲当起动脉冲为高电平时Kl吸合，其常开触头接通，汽油发电机组上起动电动机的工作电源，开始起动汽油发电机组。

　　当起动脉冲为低电平时，Kl释放，IC2开始对起动脉冲进行计数。若此时汽油发电机组已起动运行，则K3通电吸合，其常闭触头释放，使lCl和IC2断电，Kl和K2释放，由该发电机组为负载供电。若汽油发电机组未起动成功，则Kl在lCl的3脚输出第二个起动脉冲时又吸合，若汽油发电机组连续起动4次仍未成功，则IC2的Q3端输出高电平，使V导通，K2吸合，其常闭触头K2-I断开，使ICl和Kl停止工作;同时其常开触k2-2接通，使HA和HL工作，发出声、光报警信号。

　　将S置于“2”位置时，发电机组能连续起动两次，将S置于“4”位置时，发电机组能连续起动8次。

　　P点，在汽车发电机上叫作PS点，他有两个作用：1.经过处理给车载ECU用来侦测发电机转速，PS点作为调节器一个信号控制端，一般参与控制发电机的软启动功能，同时也指示灯也受控与PS点。E是公共地线，直接搭在发电机外壳，并到电平负。
