　　配电箱具有体积小、安装简便，技术性能特殊、位置固定，配置功能独特、不受场地限制，应用比较普遍，操作稳定可靠，空间利用率高，占地少且具有环保效应的特点。是指挥供电线路中各种元器件合理分配电能的控制中心，是可靠接纳上端电源，正确馈出荷载电能的控制环节，也是获取用户对供电质量满意与否的关键。提高动力配电箱的操作可靠性，是创优质工程的目标。

　　家庭电路的铺设更是至关重要的环节，家庭配电箱安装涉及到家居用电的安全，因此，小编特地对家庭配电箱安装的知识，以及家庭配电箱接线图作出相关整理，供大家未雨绸缪，对家庭配电箱有一个清晰地认识。

　　1、家庭配电箱分金属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体必须完好无缺。

　　2、家庭配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线，且要完好无损，具良好绝缘。

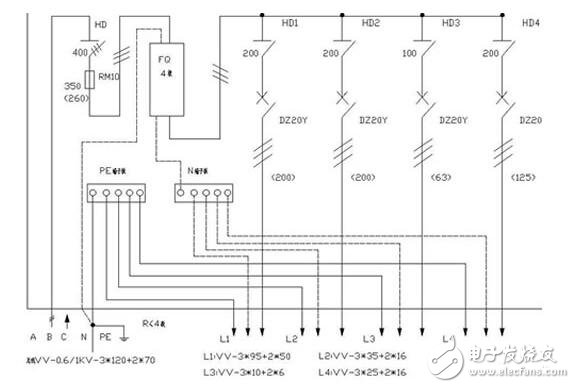

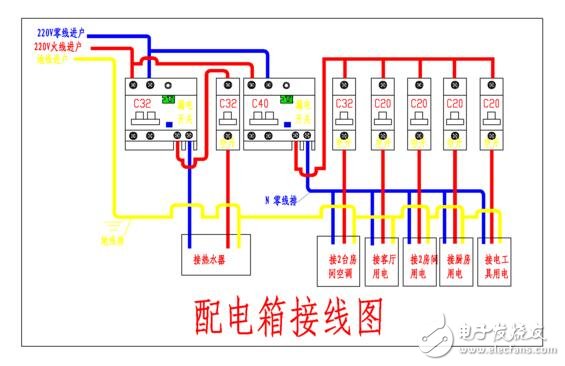

　　家庭配电箱接线图在进行安装的时候也是必不可少的，小编特地为大家准备了几幅很详细的接线图。

　　电气接线工艺上应力求美观、实用、便于施工操作和方便以后检修查线。接线应兼顾全局，力求整齐划一、协调大方，给人以整体美，不得标新立异、各自为政，避免给人以零乱无章之感。

　　1.1、电缆整理应层次分明、曲率一致、松紧适度，严禁扭曲、交叉或杂乱无章。

　　1.2、电缆的固定应采用绑线或尼龙扎带，扎带规格应与电缆的粗细要求相符且应规格一致，留头方向统一，扎带过长的部分应予剪除。

　　2.1、电缆开剥时应小心从事，力度适中，严禁伤及线、电缆头的制作材料应使用塑料带和黑色塑料绝缘粘胶带。

　　2.4、做头时以塑料带对折后绷紧缠绕，缠绕时应紧紧贴近芯线和护套接口处，上端头截面平齐且垂直于电缆轴线，成型后为坚固密实的圆筒状，表面光洁、形体美观、严禁出现纺缍形。

　　2.5、电缆头的长度以26mm左右为宜，直径不大于电缆护套外径2mm，电缆头在护套上的包扎长度一般为13mm左右。

　　2.6、电缆绑扎成束后，电缆头应高度一致在同一水平面上。 2.7、电缆的屏蔽层、带、芯应可靠外引以便接地。

　　3.1、电缆标识牌用微机打印、压塑制作，内容包括电缆型号、规格、用途及走向。
