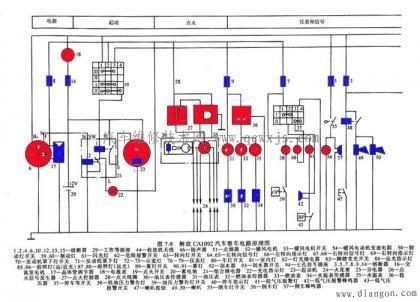

图注说明了该汽车所有电气设备的名称及其数码代号，通过读图注可以初步了解该汽车都装配了哪些电气设备。然后通过电气设备的数码代号在电路图中找出该电气设备，在进一步找出相互连线、控制关系。

　　汽车电路图是利用电气图形符号来表示其构成和工作原理的。因此，必须牢记电路图形符号的含义，才能看懂电路原理图。

　　为了便于绘制和识读汽车电器电路图，有些电器装置或其接线柱等上面都赋予不同的标志代号。

　　任何一个完整的电路都是由电源、熔断器、开关、控制装置、用电设备、导线等组成。电流流向必须从电源正极出发，经过熔断器、开关、控制装置、导线等到达用电设备，再经过导线（或搭铁）回到电源负极，才能构成回路。

　　思路一：沿着电路电流的流向，由电源正极出发，顺藤摸瓜查到用电设备，开关、控制装置等，回到电源负极。

　　思路二：逆着电路电流的方向，由电源负极（搭铁）开始，经过用电设备、开关、控制装置等回到电源正极。

　　思路三：从用电设备开始，依次查找其控制开关、连线、控制单元，到达电源正极和搭铁（或电源负极）。

　　实际应用时，可视具体电路选择不同思路，但有一点值得注意：随着电子控制技术在汽车上的广泛应用，大多数电气设备电路同时具有主回路和控制回路，读图时要兼顾两回路。

　　要读懂汽车电路图，首先必须掌握组成电路的各个电器元件的基本功能和电器特性。在大概掌握全图的基本原理的基础上，再把一个个单元系统电路分割开来，这样就容易抓住每一部分的主要功能及特性。

　　在框划各个系统时，一定要遵守回路原则，注意既不能漏掉各个系统中的组件，也不能多框划其他系统的组件，一般规律是：各电器系统只有电源和总开关是公共的，其他任何一个系统都应是一个完整的独立的电器回路，即包括电源、开关（保险）、电器（或电子线路）、导线等。从电源的正极经导线、开关、保险丝至电器后搭铁，最后回到电源负极。

　　从整车电路来讲，各局部电路除电源电路公用外，其他单元电路都是相对独立的，但它们之间也存在着内在联系（如信号共享）。因此，识图时，不但要熟悉各局部电路的组成、特点、工作过程和电流流经的路径，还要了解各局部电路之间的联系和相互影响。这是迅速找出故障部位、排除故障的必要条件。

　　对多层多挡接线柱的开关，要按层、按挡位、按接线柱逐级分析其各层各挡的功能。有的用电设备受两个以上单挡开关（或继电器）的控制，有的受两个以上多挡开关的控制，其工作状态比较复杂。当开关接线柱较多时，首先抓住从电源来的一两个接线柱，再逐个分析与其他各接线柱相连的用电设备处于何种挡位，从而找出控制关系。

　　对于组合开关，实际线路是在一起的，而在电路图中又按其功能画在各自的局部电路中，遇到这种情况必须仔细研究识读。

　　在电路图中，各种开关、继电器都是按初始状态画出的。即按钮未按下、开关未接通，继电器线圈未通电，其触点未闭合（指常开触点），这种状态称为原始状态。在识图时，不能完全按原始状态分析，否则很难理解电路的工作原理，因为大多数用电设备都是通过开关、按钮、继电器触点的变化而改变回路的，进而实现不同的电路功能。所以，必须进行工作状态的分析。

　　大量电器装置是机电合一的，在电路图上表示时，厂家为了使画法既简单（便于画图）又便于识图，多根据实际情况采用集中或分开表示法。

　　集中表示法是把一个电器装置的各组成部分，在图上集中绘制的一种表示方法。此法仅适用于较简单的电路。

　　分开表示法，如把继电器的线圈、触点分别画在不同的电路中，用同一文字符号或数字符号将分开部分联系起来。

　　有些汽车电路图的某些局部电路可能比较复杂，一时难以看懂，可以暂时将其放一放，待其他局部电路都看懂后，结合看懂图中与该电路有联系的有关信息，再来进一步识读这部分电路。

　　对于看不懂的电路要善于请教有关人员，同时还要善于查找收集相关资料；注意深入研究典型汽车电路，做到触类旁通；特别注意实际工作经验的积累，新技术、新工艺的应用和创新。（文/车友号 汽车学徒之家）
