断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八

　　种元件，云润仪表以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些

　　低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实

　　接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触

　　接触器线圈图形符号 接触器主触头图形符号 接触器辅助常开触头图形符号 接触器辅助常开触头图形符号

　　热继电器元件图形符号 热继电器常开触头图形符号 热继电器常闭触头图形符号

　　中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。其实质

　　是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

　　当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量

　　中间继电器线圈图形符号 中间继电器常开触头图形符号 中间继电器常闭触头图形符号

　　在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。常用的LA18、LA19、LA20等系列按钮

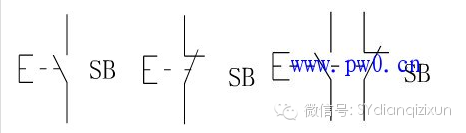

　　常开按钮（常用做“启动按钮”） 常闭按钮（常用做“停止按钮”） 复合按钮（常用在电气控制连锁电路中）

　　（1）“停止”按钮和“急停”按钮必须是红色。当按下红色按钮时必须使设备停止运行或断电。

　　（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。

　　（5）“复位”（如有保护继电器的复位按钮）必须是蓝色，当复位按钮同时还有停止作用时，则必须是红色。

　　指示灯文字符号：HY（黄色).HG(绿色）.HR（红色）.HW （白色)

　　各触头在手柄转到不同档位时的通断状态用黑点表示，有黑点的表示触头闭合，没有黑点的表示表示触头断开。
