电气控制柜安装布线工艺水平的高低将对电气产品正常运行产生直接的影响，也体现一个电气自动化人员的工作态度。我们又总结归纳了44条电气控制柜元器件安装布线规范。也可温习一下前期的文章《

　　1、前提：所有元器件应按制造厂规定的安装条件进行安装。适用条件 ：需要的灭弧距离

　　拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险

　　组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。10、

　　对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。11、

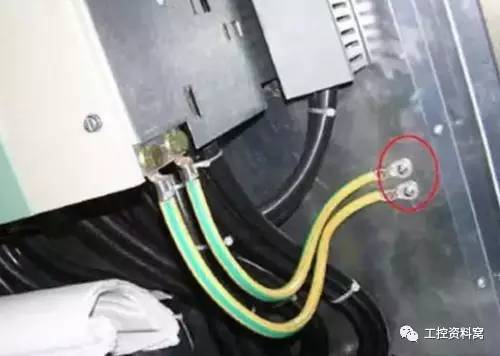

　　主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

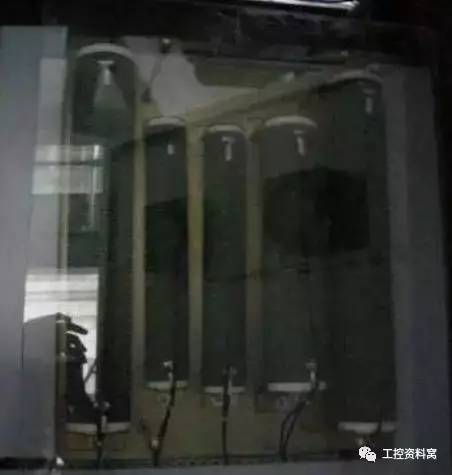

　　对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。额定功率为75w 及以上的管形电阻器应横装，不得垂直地面竖向安装。下图为错误接法

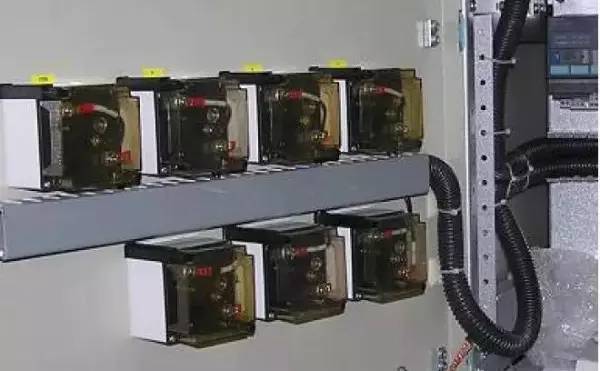

　　所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

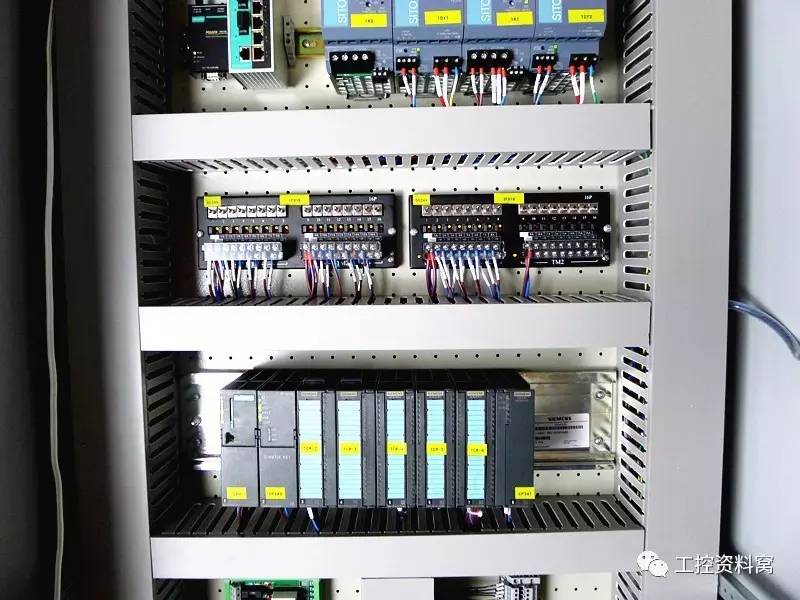

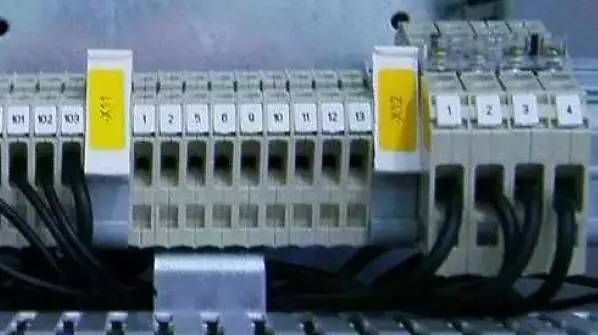

　　接线面每个元件的附近有标牌，标注应与图纸相符。除元件本身附有供填写的 标志牌外，标志牌不得固定在元件本体上。

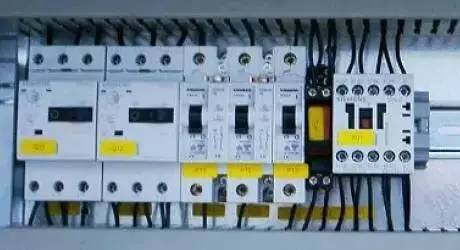

　　安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致。

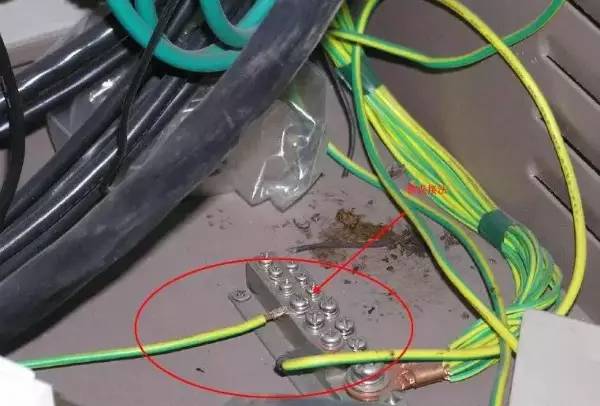

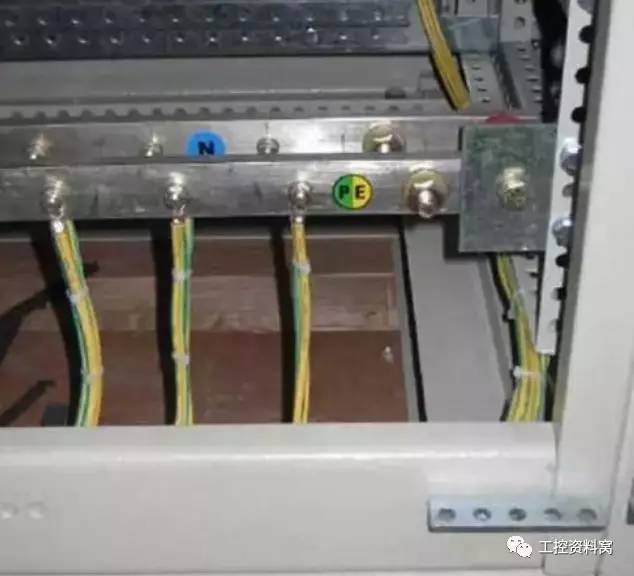

　　保护接地连续性利用有效接线来保证。柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面（红圈处），或者破坏绝缘层。

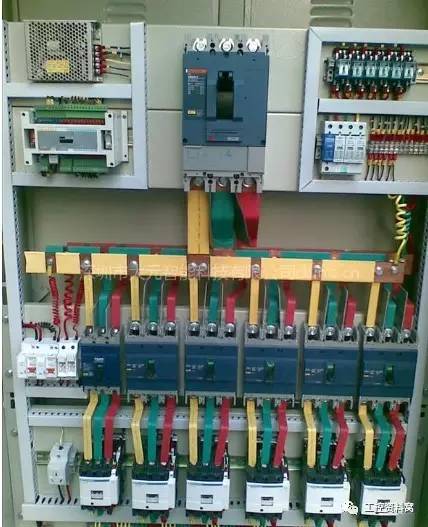

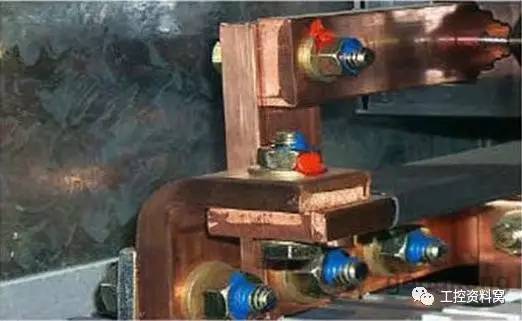

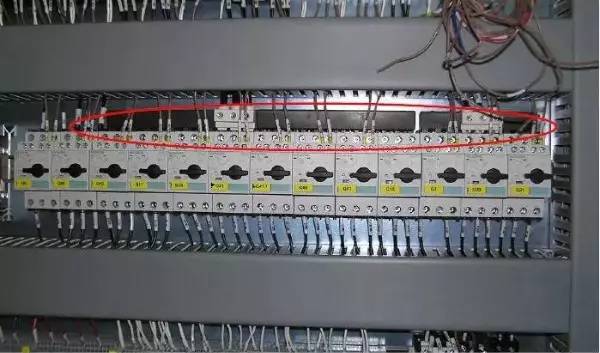

　　一次配线应尽量选用矩形铜母线，当用矩形母线难以加工时或电流小于等于100a 可选用绝缘导线。

　　汇流母线应按设计要求选取，主进线柜和联络柜母线按汇流选取，分支母线的选择应以自动空气开关的脱扣器额定工作电流为准，如自动空气开关不带脱扣器，则以其开关的额定电流值为准。

　　对自动空气开关以下有数个分支回路的，如分支回路也装有自动空气开关，仍按上述原则选择分支母线截面。如没有自动空气开关，比如只有刀开关、熔断器、低压电流互感器等则以低压电流互感器的一侧额定电流值选取分支母线截面。如果这些都没有，还可按接触器额定电流选取，如接触器也没有，最后才是按熔断器熔芯额定电流值选取。

　　铜母线载流量选择需查询有关文档，聚氯乙烯绝缘导线在线槽中，或导线成束状走行时，或防护等级较高时应适当考虑裕量。

　　5、当交流主电路穿越形成闭合磁路的金属框架时，三相母线应在同一框孔中穿过。

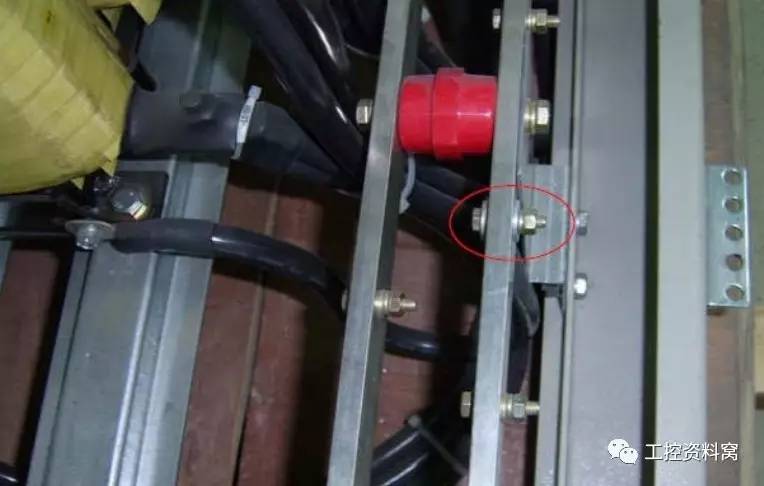

　　8、柜体内任意两个金属零部件通过螺钉连接时，如有绝缘层均应采用相应规格的接接地垫圈, 并注意将垫圈齿面接触零件表面，以保证保护电路的连续性。

　　当需要外部接线时，其接线端子及元件接接点距结构底部距离不得小于200mm，且应为连接电缆提供必要的空间。

　　10、提高柜体屏蔽功能，如需要外部接线，出线时，需加电磁屏蔽衬垫，柜体孔缝要求为求缝长或孔径小于λ//(10~100）。

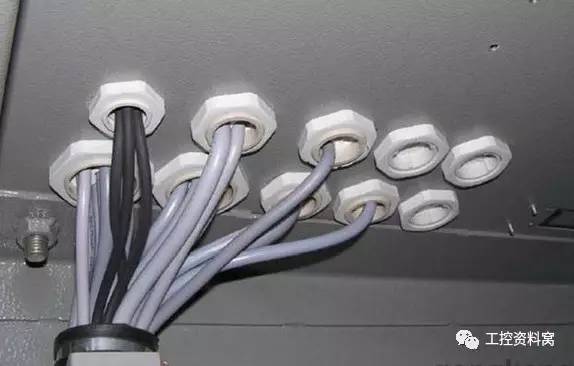

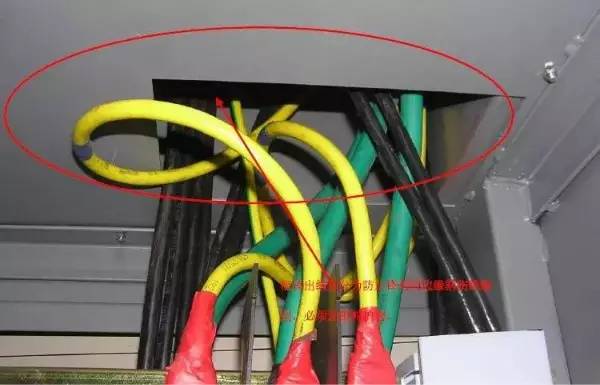

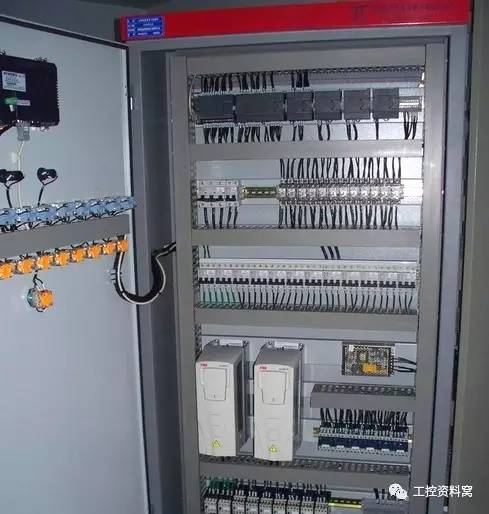

　　如果需要在电柜内开通风窗口，交错排列的孔或高频率分布的网格比狭缝好，因为狭缝会在电柜中传导高频信号。柜体与柜门之间的走线，必须加护套，否则容易损坏绝缘层。

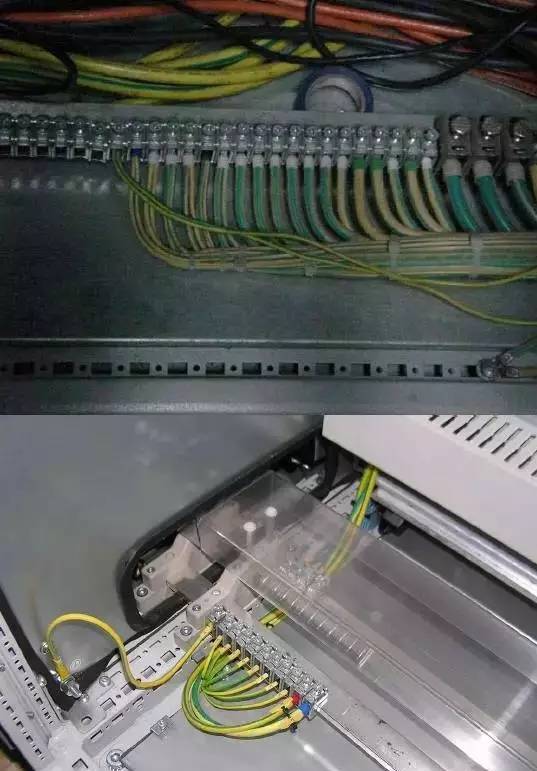

　　1、确保传动柜中的所有设备接地良好，使用短和粗的接地线连接接到公共接地点或接地母排上。

　　连接到变频器的任何控制设备(比如一台PLC)要与其共地，同样也要使用短和粗的导线接 地。最好采用扁平导体（例如金属网），因其在高频时阻抗较低。

　　2、为电柜低压单元，继电器，接触器使用熔断器以保护。当对主电源电网的情况不了解时，建议最好加进线、

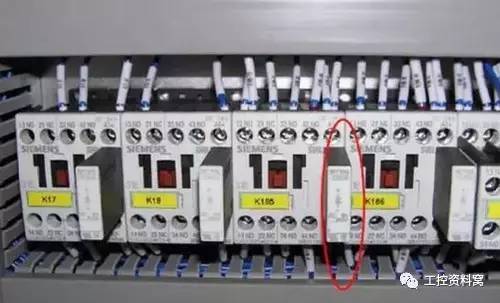

　　确保传导柜中的接触器有灭弧功能，交流接触器采用R－ C抑制器，直流接触器采用“飞轮”二极管，装入绕组中。压敏电阻抑抑制器也是很有效的。

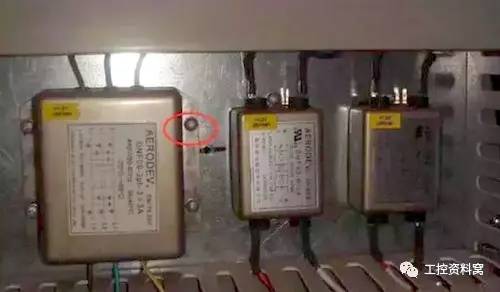

　　4、如果设备运行在一个对噪声敏感的环境中，可以采用EMC 滤波器减小辐射干扰扰。同时为达到最优的效果，确保滤波器与安装板之间应有良好的接触。

　　如果非必要，避免使用长电缆。控制电缆最好使用屏蔽电缆。模拟信号的传输线应使用双屏蔽的双绞线。低压数字信号线最好使用双屏蔽的双绞线，也可以使用单屏蔽的双绞线。模拟信号和数字信号的传输电缆应该分别屏蔽和走线VAC 信号共用同一条电缆槽！在屏蔽电缆进入电柜的位置，其外部屏屏蔽部分与电柜嵌板都要接到一个大的金属台面上。

　　6、电机电缆应独立于其它电缆走线mm。同时应避免电机电缆与其它电缆长距离平行走线。

　　如果控制电缆和电源电缆交叉，应尽可能使它们按 990度角交叉。同时必须用合适的夹子将电机电缆和控制电缆的屏蔽层固定到安装板上。7、

　　它们必须在电缆压盖处正对的附近位置。中央接地排额外还要通过另外的电缆与保护电路(接地电极) 连接。屏蔽总线用于确保各个电缆的屏蔽连接可靠，它通过一个横梁实现大面积的金属到金属联接。

　　不能将装有显示器的操作面板安装在靠近电缆和带有线圈的设备旁边，例如电源电缆，接触器，继电器，螺线管阀，变压器等等，因为它们可以产生很强的磁场。10、

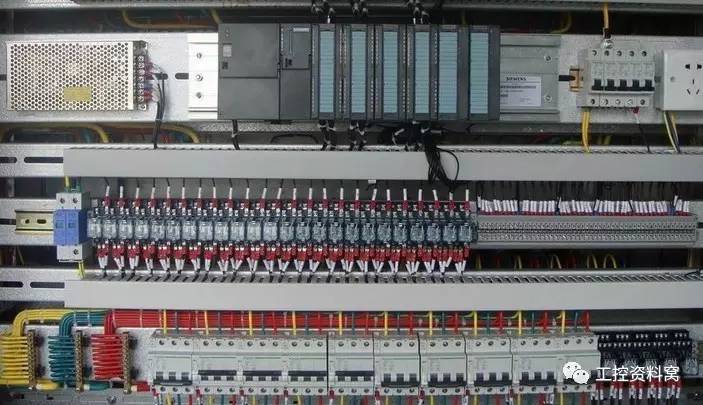

　　功率部件 (变压器，驱动部件，负载功率电源等))与控制部件(继电器控制部分，PLC) 必须要分开安装。但是并不适用于功率部件与控制部件设计为一体的产品，变频器和相关的滤波器的金属外壳，都应该用低电阻与电柜连接，以减少高频瞬间电流的冲击。理想的情况是将模块安装到一个导电良好，黑色的金属板上，并将金属板安装到一个大的金属台面上。喷过漆的电柜面板，DIN导轨或其他只有小的支撑表面的设备都不能满足这一要求。

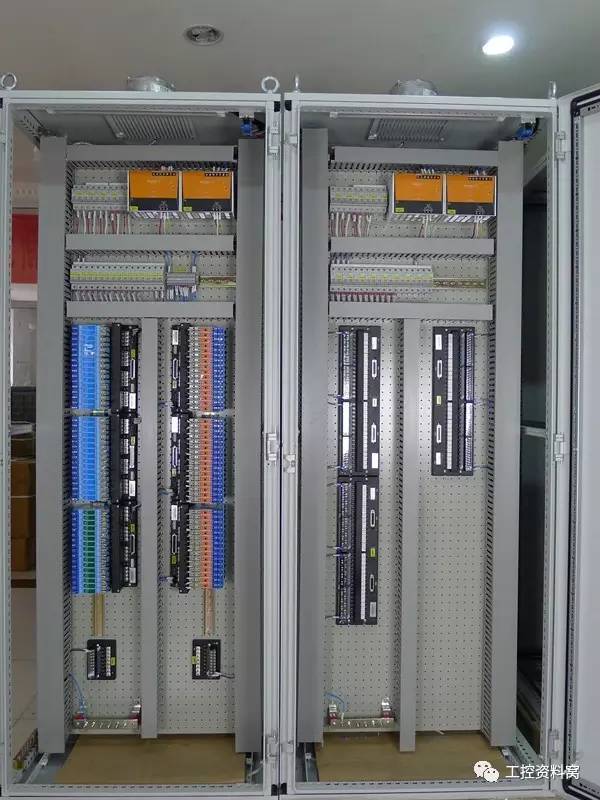

　　11、设计控制柜体时要注意EMC的区域原则，把不同的设备规划在不同的区域中。

　　每个区域对噪声的发射和抗扰度有不同的要求。区域在空间上最好用金属壳或在柜体内用接地隔板隔离。并且考虑发热量，进风风扇与出风风扇的安装，一般发热量大的设备安装在靠近出风口处。进风风扇一般安装在下部，出风风扇安装在柜体的上部。

　　一般使用的设备主要为： 空调，风扇，热交换器，抗冷凝加热器。同时根据柜体的大小合适的选择不同功率的的设备。关于风扇的选择，主要考虑柜内正常工作温度，柜外最高环境温度，求得一个温差，风扇的换气速率，估算出柜内空气容量。

　　已知三个数据：温温差，换气速率，空气容量后，求得柜内空气更换一次的时间，然然后通过温差计算求得，实际需要的换换速率。从而选择实际需要的风扇。因为一般夜间，温度下降，故会产生冷凝水，依附在柜内电路板上，所以需要选择相应的抗冷凝加热器以保持柜内温度。
