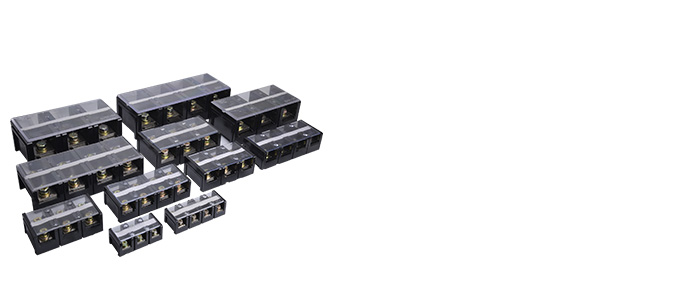

YLSJ8TC系列大电流端子是采用板式螺钉压接底座封闭整体式结构，额定电压600V，额定电流分60A、100A、150A、200A、300A、400A共六种规格，按接点对数又可分为3P、4P两种规格，可连接导线截面10~240m㎡ 。该产品结构简单，安装方便，配用TO型端头使用，更加牢固可靠，可作各类电气装置中大电流接线之用。
本系列还防放尘盖板及PVC白色标记。
本系列产品可直接在底板上打孔安装。

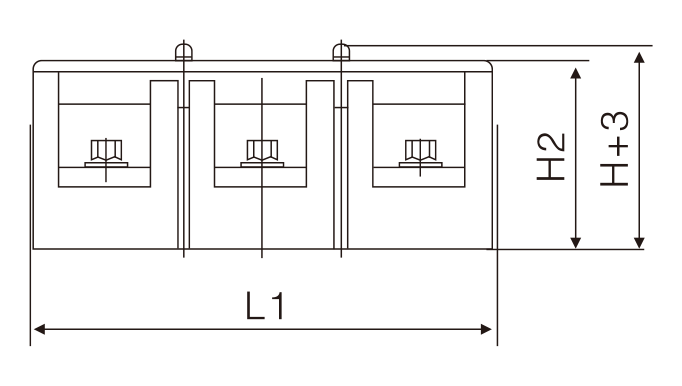

| 型号规格 | 额定数据 | 极数（P ) | 压线螺钉（mm ) | 外形尺寸 | 安装数据 | ||||||
| 电压（V ) | 电流（A ) | 导线截面m㎡ | L | W | H | L2 | φ 1 | φ 2 | |||
| TC603 | 600V | 60 | 14 | 3 | M6 | 83 | 41 | 31 | 28.5 | 5 | 7.5 |
| TC604 | 600V | 60 | 14 | 4 | M6 | 110 | 41 | 31 | 57 | 5 | 7.5 |
| TC1003 | 600V | 100 | 22 | 3 | M6 | 101 | 52.7 | 34.7 | 34.5 | 5 | 7.5 |
| TC1004 | 600V | 100 | 22 | 4 | M6 | 137.5 | 52.7 | 34.7 | 69 | 5 | 7.5 |
| TC1503 | 600V | 150 | 60 | 3 | M8 | 115 | 67 | 40 | 38.5 | 7 | 9.5 |
| TC1504 | 600V | 150 | 60 | 4 | M8 | 153 | 67 | 40 | 78 | 7 | 9.5 |
| TC2003 | 600V | 200 | 80 | 3 | M8 | 133 | 72.1 | 44.4 | 44.5 | 7 | 9.5 |
| TC2004 | 600V | 200 | 80 | 4 | M8 | 177 | 72.1 | 44.4 | 88 | 7 | 9.5 |
| 型号规格 | 额定数据 | 极数（P ) | 压线螺钉（mm ) | 外形尺寸 | 安装数据 | ||||||
| 电压（V ) | 电流（A ) | 导线截面m㎡ | L | W | H | L2 | φ 1 | φ 2 | |||
| TC3003 | 600V | 300 | 150 | 3 | M10 | 65 | 55 | 90 | 51 | 8 | 10.5 |
| TC3004 | 600V | 300 | 150 | 4 | M10 | 221 | 111 | 90 | 51 | 8 | 10.5 |
| TC4003 | 600V | 400 | 150 | 3 | M10 | 164 | 55 | 90 | 51 | 8 | 10.5 |
| TC4004 | 600V | 400 | 150 | 4 | M10 | 221 | 111 | 90 | 51 | 8 | 10.5 |
| TC6003 | 600V | 600 | 200 | 3 | M12 | 206 | 68 | 101 | 73 | 8.5 | 11 |
| TC6004 | 600V | 600 | 200 | 4 | M12 | 275 | 138 | 101 | 73 | 8.5 | 11 |
