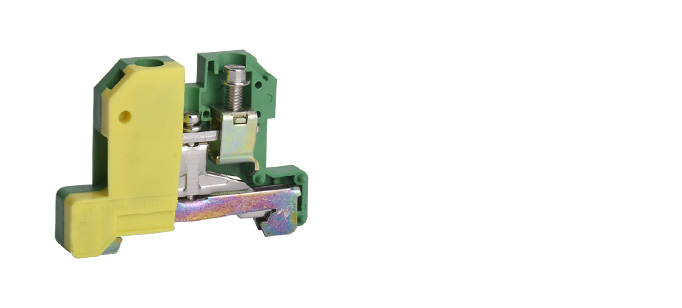

端子规格 |
YLSJ2(EK10) |
|
外形尺寸 |
|
|
宽度/厚度/高度 (mm) |
57/10/48 |
|
螺钉类型/扭距 |
|
|
螺钉公称直径 (mm) |
M4 |
|
扭距 (Nm) |
1.2-2.0 |
|
额定数据 |
|
|
电压 (V) |
-- |
|
电流 (A) |
-- |
|
导线截面 (mm²) |
10 |
|
额定冲击耐压(KV) |
-- |
|
压线范围 |
|
|
刚性导线(mm²) |
0.5-16 |
|
柔性导线(mm²) |
1.5-10 |
|
剥线长度(mm) |
10 |
|
端子附件 |
|
|
安装轨 |
型号 |
安装脚可选择的导轨类型 |
-- |
|
TH35 |
|
|
终端隔板 |
|
|
|
-- |
|
隔片 |
|
用于相邻联接件间的电气隔离可事后插入 |
-- |
|
分组隔板 |
|
用于端子组间的视觉及电气隔离 |
-- |
|
中心式连接件 |
||
|
2联 |
 |
-- |
| 3联 |
-- |
|
| 10联 |
-- |
|
|
边插式联接件 |
||
|
2位 |
 |
-- |
| 3位 |
-- |
|
| 10位 |
-- |
|
|
标记号 |
||
|
空白 |
 |
DEK5 |
| 横向印字 |
DEK5(横) |
|
| 竖向印字 |
DEK(竖) |
|
|
固定件 |
|
 |
EW35 |
 |
YW35 |
