  • 框式通用型端子YLSJ2(JXB/SAK35EN)
    • 产品信息
    • 产品选型
    • 尺寸图纸
    • 相关下载

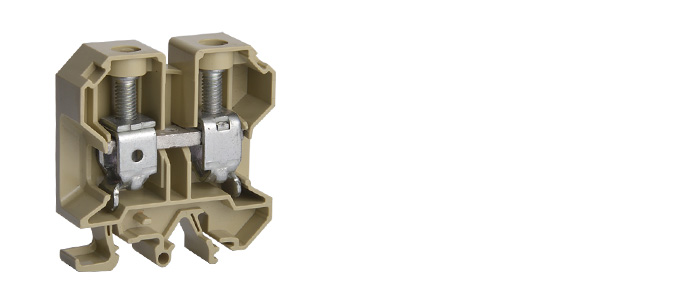

    YLSJ2(SAK)通用型接线端子,采用钢制压线结构,接触面加大, 同时具有自锁功能,全面符合ZE(6094)-7-1/2/3/标准,通过CE1ROHS认证。

    绝缘材料采用原装进口尼龙PA66,保证绝缘件具有良好的绝缘性、阻燃性、韧性和抗老化性。

    抗腐蚀性能强,不会因白蚁、厌氧菌、真菌的存在降低其性能,对大部分的油类和脂类、酒精、四氧化碳等常用洗条剂有优良的抵抗性。

    全紫铜导导电片压接部分印有横向齿印,并镀以具有优质导电性能和防腐蚀的亮锡,确保极低的接触电阻和良好的气密性。

    挑选优质钢带,采用全球广泛使用的钢制压线结构,实见自锁、抗震和防松功能,确保持续的接触压力。

    导电片上的横纹能够切开导线可能存在的氧化层,以实现良好的抗拉扯联接。



    可靠的机械性能

    拧紧螺钉的过程中压线框上部带螺纹的舌片向上弹起,由此产生对螺钉的反作用力在压线框与螺钉之间形成自锁。

    压线框本身的弹性可抵消热胀冷缩造成的形变,实现产品的免维护性。



    压接性能

    以本系列产品中SAK25基型接线端子排的压线夹组件为例,仅对螺钉施加0.8Nm 的扭矩,就能产生750N的实际接触力,且该力的大小与导线截面毫无关系,充分保证了联结的技术要求和可靠性。

    如果接触力过低,受外界环境影响,导线与导电片之间会产生位移,从而产生氧化污染,使接触电阻增大而导致过热。



    安装通用性

    安装脚适合三种导轨安装方式,可选安装轨宽度为35mm、32mm、15smm 。这里给出的稳定截面是指端子所能联接的,符合特定温度,机械和电气要求的导线截面积,还给出了夹紧导线范围,包括单股,多股和带管状端头的导线。

    该结构可直接压接裸导线。

    端子规格

    YLSJ2(JXB/SAK35EN)

    外形尺寸

    宽度/厚度/高度 (mm)

    58.5/18/62

    螺钉类型/扭距

    螺钉公称直径 (mm)

    M6

    扭距 (Nm)

    2.5-5.0

    额定数据

    电压 (V)

    800

    电流 (A)

    125

    导线截面 (mm²)

    35

    额定冲击耐压(KV)

    3

    压线范围

    刚性导线(mm²)

    6-10

    柔性导线(mm²)

    6-35

    剥线长度(mm)

    20

    端子附件

    安装轨

    型号

    安装脚可选择的导轨类型

    G32

    TH35

    终端隔板

    SAK(AP-35)

    隔片

    用于相邻联接件间的电气隔离可事后插入

    TSK

    分组隔板

    用于端子组间的视觉及电气隔离

    TW

    中心式连接件

    2联

    SAK2.5QL 10-2

    3联

    SAK2.5QL 10-3

    10联

    SAK2.5QL 10-10

    边插式联接件

    2位

    --

    3位

    --

    10位

    --

    标记号

    空白

    DEK5

    横向印字

    DEK5(横)

    竖向印字

    DEK(竖)

    固定件

    EW35

    E/UK
