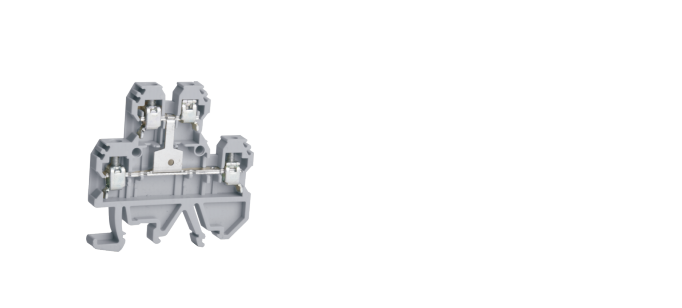

  • 框式螺钉压接端子排YLSJ2(DK4QV)
    • 产品信息
    • 产品选型
    • 尺寸图纸
    • 相关下载
    在实际运用中往往分因‘’电位分配‘’或者环路分出支路必须将多极导线接至一个端子上,双进双出端子YLSJ2(DK4Q),可以非常完美地完成这个任务,因为这种端子俩侧各有俩个接线位可用来连接多根导线,端子中央有俩个联络孔,通过他们可将俩个不同的电位分配到不同的端子上。
      使用YLSJ2(DK4QV)可节省空间,这种端子的特征是在从侧面看上下层接线位错开半个端子的厚度,由于上下层都必须接线,所以这种层间错位就非常实用;
      1.便于螺丝刀在下层的接线操作
      2.视觉效果好,可看清下层的标记和导线
      3.在端子条的俩端用空间补偿隔板可以抵消端子的错位,以使普通的端子可直接和双层端子相邻排列。

    端子规格

    YLSJ2(DK4QV)

    外形尺寸

    宽度/厚度/高度W/T/H (mm)

    55/6.2/61

    螺钉类型/扭距

    螺钉公称直径 (mm)

    M3

    扭距 (Nm)

    0.5-1.0

    额定数据

    电压 (V)

    500

    电流 (A)

    32

    导线截面 (mm²)

    4

    额定冲击耐压(KV)

    2.5KV

    压线范围

    刚性导线(mm²)

    0.5-4

    柔性导线(mm²)

    1.5-4

    剥线长度(mm)

    12

    端子附件

    安装轨

    型号

    安装脚可选择的导轨类型

    GH32

    TH35

    终端隔板

    JXB(DK4QG)

    隔片

    用于相邻联接件间的电气隔离可事后插入

    TS-K

    分组隔板

    用于端子组间的视觉及电气隔离

    TW

    中心式联接件

    2联
    3联
    10联

    JXB4QL10-2
    JXB4QL10-3
    JXB4QL10-10

    边插式联接件

    2位

    --

    3位

    --

    10位

    --

    标记号

    空白

    DEK5

    横向印字

    DEK5(横 )

    竖向印字

    DEK5 (竖 )

    固定件

    EW35

    E/UK
