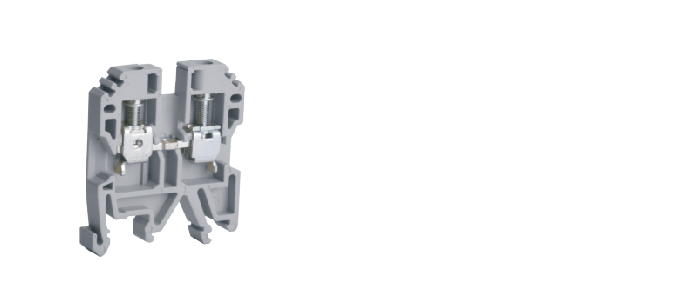

  • 框式螺钉压接端子排YLSJ2(JXB4EN)
    • 产品信息
    • 产品选型
    • 尺寸图纸
    • 相关下载

    YLSJ2(SAK)通用型接线端子,采用钢制压线结构,接触压力大,同时具有自锁功能,全面符合ZE6094-7-1/2/3标准,通过CE1ROHS认证。

    绝缘材料采用原装进口尼龙PA66,保证绝缘件具有良好的绝缘性,阻燃性,韧性和抗老化性。

    抗腐蚀性能强,不会因白蚁、厌氧菌、真菌的存在降低其性能,对大部分的油类和脂类、酒精、四氧化碳等常用洗涤剂有优良的抵抗性。

    全紫铜导电片压接部分印有横向齿印,并镀以具有优质导电性能和防腐蚀的亮锡,确保极低的接触电阻和良好的气密性。

    挑选优质钢带,采用全球广泛使用的钢制压线结构,实现自锁、抗震和防松功能,确保持续的接触压力。

    导电片上的横纹能够切开导线上可能存在氧化层,以实现良好的抗拉扯联接。

    可靠的机械性能

    拧紧螺钉的过程中压线框上部带螺纹的,舌片向上弹起,由此产生对螺钉的反作用力,在压线框与螺钉之间形成自锁。

    压线框本身的弹性可抵消热胀冷缩造成的形变,实现产品的免维护性。

    压接性能

    以本系列产品中SAK25基型接线端子排的压线夹组件为例,仅对螺钉施加0.8NM的扭矩,就能产生750N的实际接触力,且该力的大小与导线截面毫无关系,充分保证了联结的技术要求和可靠性。

    如果接触力过低,受外界环境影响,导线与导电片之间会产生位移从而产生氧化污染,使接触电阻增大而导致过热。

    安装通用性

    安装脚适合三种导轨安装方式,可选安装轨宽度为35MM32MM15MM

    这里给出的稳定截面是指端子所能联接的,符合特定温度,机械和电气要求的导线截面积,还给出了夹紧导线范围,包括单股,多股和带管状端头的导线。

    该结构可直接压接裸导线。

    端子规格

    YLSJ2(JXB4EN)

    外形尺寸

    宽度/厚度/高度 (mm)

    40.3/6.5/46

    螺钉类型/扭距

    螺钉公称直径 (mm)

    M3

    扭距 (Nm)

    0.5-1.0

    额定数据

    电压 (V)

    800

    电流 (A)

    32

    导线截面 (mm²)

    4

    额定冲击耐压(KV)

    3

    压线范围

    刚性导线(mm²)

    0.5-6

    柔性导线(mm²)

    1.5-6

    剥线长度(mm)

    12

    端子附件

    安装轨

    型号

    安装脚可选择的导轨类型

    GH32

    TH35

    终端隔板

    JXB(AP-4)

    隔片

    用于相邻联接件间的电气隔离可事后插入

    TS-K

    分组隔板

    用于端子组间的视觉及电气隔离

    TW

    中心式联接件

    2联
    3联
    10联

    JXB4QL10-2
    JXB4QL10-3
    JXB4QL10-10

    边插式联接件

    2位

    --

    3位

    --

    10位

    --

    标记号

    空白

    DEK5

    横向印字

    DEK5(横 )

    竖向印字

    DEK5 (竖 )

    固定件

    EW35

    E/UK
