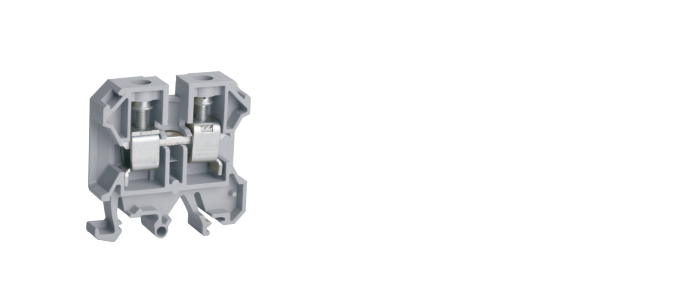

YLSJ2(SAK)通用型接线端子，采用钢制压线结构，接触压力大，同时具有自锁功能，全面符合ZE（6094）-7-1/2/3标准，通过CE1ROHS认证。
绝缘材料采用原装进口尼龙PA66，保证绝缘件具有良好的绝缘性，阻燃性，韧性和抗老化性。
抗腐蚀性能强，不会因白蚁、厌氧菌、真菌的存在降低其性能，对大部分的油类和脂类、酒精、四氧化碳等常用洗涤剂有优良的抵抗性。
全紫铜导电片压接部分印有横向齿印，并镀以具有优质导电性能和防腐蚀的亮锡，确保极低的接触电阻和良好的气密性。
挑选优质钢带，采用全球广泛使用的钢制压线结构，实现自锁、抗震和防松功能，确保持续的接触压力。
导电片上的横纹能够切开导线上可能存在氧化层，以实现良好的抗拉扯联接。
可靠的机械性能
拧紧螺钉的过程中压线框上部带螺纹的，舌片向上弹起，由此产生对螺钉的反作用力，在压线框与螺钉之间形成自锁。
压线框本身的弹性可抵消热胀冷缩造成的形变，实现产品的免维护性。
压接性能
以本系列产品中SAK25基型接线端子排的压线夹组件为例，仅对螺钉施加0.8NM的扭矩，就能产生750N的实际接触力，且该力的大小与导线截面毫无关系，充分保证了联结的技术要求和可靠性。
如果接触力过低，受外界环境影响，导线与导电片之间会产生位移从而产生氧化污染，使接触电阻增大而导致过热。
安装通用性
安装脚适合三种导轨安装方式，可选安装轨宽度为35MM，32MM，15MM。
这里给出的稳定截面是指端子所能联接的，符合特定温度，机械和电气要求的导线截面积，还给出了夹紧导线范围，包括单股，多股和带管状端头的导线。
该结构可直接压接裸导线。
|
端子规格 |
YLSJ2(JXB16EN) |
|
外形尺寸 |
|
|
宽度/厚度/高度 (mm) |
51/12/52 |
|
螺钉类型/扭距 |
|
|
螺钉公称直径 (mm) |
M4 |
|
扭距 (Nm) |
2.0-2.4 |
|
额定数据 |
|
|
电压 (V) |
800 |
|
电流 (A) |
76 |
|
导线截面 (mm²) |
16 |
|
额定冲击耐压(KV) |
3 |
|
压线范围 |
|
|
刚性导线(mm²) |
2.5-10 |
|
柔性导线(mm²) |
1.5-16 |
|
剥线长度(mm) |
15 |
|
端子附件 |
|
|
安装轨 |
型号 |
安装脚可选择的导轨类型 |
GH32 |
|
TH35 |
|
|
终端隔板 |
|
|
|
JXB（AP-16） |
|
隔片 |
|
用于相邻联接件间的电气隔离可事后插入 |
TS-K |
|
分组隔板 |
|
|
用于端子组间的视觉及电气隔离 |
TW |
|
中心式联接件 |
|
2联 |
JXB16QL10-2 |
|
边插式联接件 |
||
|
2位 |
 |
-- |
| 3位 |
-- |
|
| 10位 |
-- |
|
|
标记号 |
||
|
空白 |
 |
DEK5 |
| 横向印字 |
DEK5(横 ) |
|
| 竖向印字 |
DEK5 (竖 ) |
|
|
固定件 |
|
 |
EW35 |
 |
E/UK |
