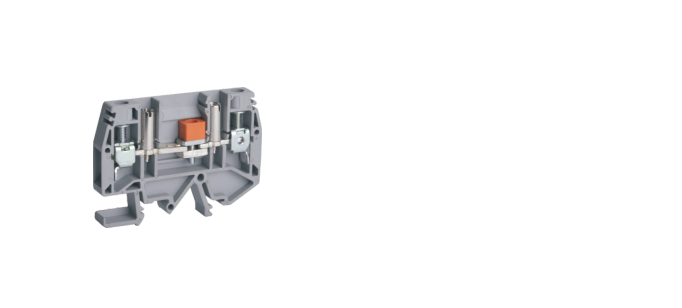

  • 框式螺钉压接端子排YLSJ2(WTL6/1)
    • 产品信息
    • 产品选型
    • 尺寸图纸
    • 相关下载
    在测量和控制设备中通用试验型端子可以非常方便实现电流互感器二次回路的各种测试连接。分断滑块操作简便,构造稳固,抗知路能力强,其优点是:节省空间,需要的附件少且安装方便,开关回路清晰易辩,操作便捷。

    端子规格

    YLSJ2(WTL6/1)

    外形尺寸

    宽度/厚度/高度W/T/H (mm)

    66/8.0/46.5

    螺钉类型/扭距

    螺钉公称直径 (mm)

    M3.5

    扭距 (Nm)

    0.8-1.6

    额定数据

    电压 (V)

    500

    电流 (A)

    41

    导线截面 (mm²)

    6

    额定冲击耐压(KV)

    2.5KV

    压线范围

    刚性导线(mm²)

    0.5-10

    柔性导线(mm²)

    1.5-10

    剥线长度(mm)

    12

    端子附件

    安装轨

    型号

    安装脚可选择的导轨类型

    GH32

    TH35

    终端隔板

    JXB(WTL6/1G)

    隔片

    用于相邻联接件间的电气隔离可事后插入

    TS-K

    分组隔板

    用于端子组间的视觉及电气隔离

    TW

    中心式联接件

    2联
    3联
    10联

    JXB6QL10-2
    JXB6QL10-3
    JXB6QL10-10

    边插式联接件

    2位

    --

    3位

    --

    10位

    --

    标记号

    空白

    DEK5

    横向印字

    DEK5(横 )

    竖向印字

    DEK5 (竖 )

    固定件

    EW35

    E/UK


    资料更新中...
    资料更新中...
