在实际运用中往往会因"电位分配"或者环路分出支路而须将多根导线接至一个端子。为了在这种情况下也能达到规定的要求，以前须将多个端子相邻排列并利用桥接件实现电气连接。这意味着：需要更多的桥接端子组而增加了费用和空间。

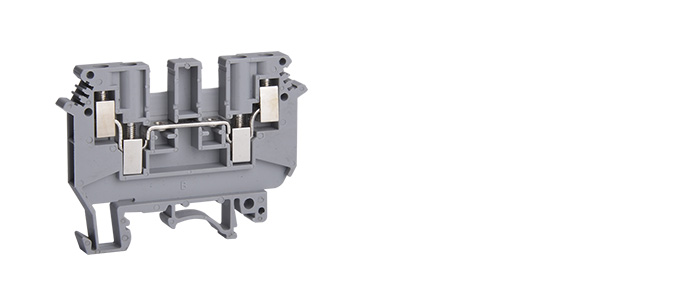

双进双出端子UDK系列可非常完美地完成这个任务，因为这种端子的两侧各有两个接线位可用来连接多根导线。
端子厚度仅为5.2ram的UDK3和轮廓与之相同的UDK4的特征是：
一每侧都有两个接线位可用于电位分配。
一端子中央有两个桥接井，通过它们可将两个不同的电位分配到端子条的不同端子—上。
接地端子UDK 4-PE
接地端子的黄绿相间封闭外壳具有与UDK端子相同的轮廓特征，使其可与所有UDK系列的端子和谐地相邻排列。使用桥接件ISSBI10-6可穿过接地端子外壳中央的凹陷处对位于其两侧的相邻的UDK4端子进行桥接。
接地端子具有通用安装脚，可安装在市场上常见，的两种EN导轨上。
|
端子规格 |
YLSJ1(UDK4) |
|
外形尺寸 |
|
|
宽度/厚度/高度 (mm) |
64/6.2/46.4 |
|
螺钉类型/扭距 |
|
|
螺钉公称直径 (mm) |
M3 |
|
扭距 (Nm) |
0.6-0.8 |
|
额定数据 |
|
|
电压 (V) |
690 |
|
电流 (A) |
32 |
|
导线截面 (mm²) |
4 |
|
额定冲击耐压(KV) |
8 |
|
压线范围 |
|
|
刚性导线(mm²) |
0.2-4 |
|
柔性导线(mm²) |
0.2-4 |
|
剥线长度(mm) |
8 |
|
端子附件 |
|
|
安装轨 |
型号 |
安装脚可选择的导轨类型 |
G32 |
|
TH35 |
|
|
标记号 |
||
|
空白 |
 |
ZB6 |
| 横向印字 |
ZB6 (横 horizontal) |
|
| 竖向印字 |
ZB6 (竖 vertical) |
|
|
固定件 |
|
 |
EW35 |
 |
E/UK |
