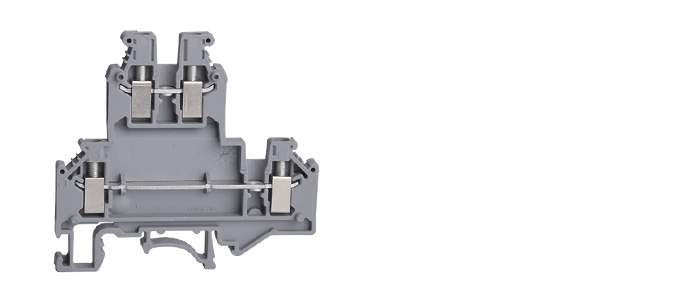

在实际运用中往往分因"电位分配"或者环路分出支路必须将多极导线接至一个端子上，双进双出端子YLSJ1(UKK4)，可以非常完美地完成这个任务，因为这种端子两侧各有两个接线位可用来连接多根导线，端子中央有两个联络孔，通过它们可将两个不同的电位分配到不同的端子上。
使用UKK系列端子可节省空间，这种端子的特征是在从侧面看上下层接线位错开半个端子的厚度，由于上下层都必须接线，所以这种层间错位就非常实用；
1、便于螺丝刀在下层的接线操作
2、视觉效果好，可看清下层的标记和导线
3、在端子条的两端用空间补偿隔板可以抵消端子的错位，以使普通的端子可直接和双层端子相邻排列。
|
端子规格 |
YLSJ1(UKKB3) |
|
外形尺寸 |
|
|
宽度/厚度/高度 (mm) |
56.5/6.2/61 |
|
螺钉类型/扭距 |
|
|
螺钉公称直径 (mm) |
M3 |
|
扭距 (Nm) |
0.5-0.7 |
|
额定数据 |
|
|
电压 (V) |
500 |
|
电流 (A) |
32 |
|
导线截面 (mm²) |
1.5 |
|
额定冲击耐压(KV) |
8 |
|
压线范围 |
|
|
刚性导线(mm²) |
0.2-4 |
|
柔性导线(mm²) |
0.2-4 |
|
剥线长度(mm) |
8 |
|
端子附件 |
|
|
安装轨 |
型号 |
安装脚可选择的导轨类型 |
G32 |
|
TH35 |
|
|
终端隔板 |
|
|
|
D/UKK3-5 |
|
隔片 |
|
用于相邻联接件间的电气隔离可事后插入 |
TS-K |
|
分组隔板 |
|
用于端子组间的视觉及电气隔离 |
YLSJ1(ATP-1K) |
|
中心式联接件 |
|
用于端子中央实现横向桥接，可根据实际操作分位：10位/3位/2位 |
YLSJ1FB1 10-6/3-6/2-6 |
|
边插式联接件 |
||
|
2位 |
 |
EB 2-6 |
| 3位 |
EB 3-6 |
|
| 10位 |
EB 10-6 |
|
|
标记号 |
||
|
空白 |
 |
ZB6 |
| 横向印字 |
ZB6 (横 horizontal) |
|
| 竖向印字 |
ZB6 (竖 vertical) |
|
|
固定件 |
|
 |
EW35 |
 |
E/UK |
