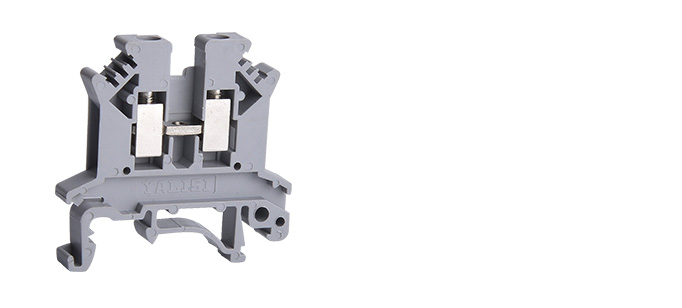

  • 框式螺钉压接端子排UK-1.5N
    • 产品信息
    • 产品选型
    • 尺寸图纸
    • 相关下载

    YLSJl(UK)系列通用型接线端子产品具有下列对于实际应用很有意义的典型特征:

    端子具有通用安装脚因而可安装在U型导轨TH35及G型导轨G32上。封闭型的螺钉引导孔能够确保螺丝刀的理想操作。

    对于多个截面等级的端子配备有统一附件,例如端板、分组隔板,等等。

    电位分配可通过接入端子中央的固定桥接件或插入接线腔体的边插式桥接件来实现。

    与普通端子外形一致的接地端子,我们采用标识系统YLSJ1Zb组合数码号可实现统一标识。

    端子规格

    UK-1.5N

    外形尺寸

    宽度/厚度/高度 (mm)

    42.5/4.2/40.5

    螺钉类型/扭距

    螺钉公称直径 (mm)

    M2

    扭距 (Nm)

    0.22-0.25

    额定数据

    电压 (V)

    500

    电流 (A)

    17.5

    导线截面 (mm²)

    1.5

    额定冲击耐压(KV)

    2.5

    压线范围

    刚性导线(mm²)

    0.14-0.75

    柔性导线(mm²)

    0.14-0.75

    剥线长度(mm)

    7

    端子附件

    安装轨

    型号

    安装脚可选择的导轨类型

    G32

    TH35

    终端隔板

    D/UK1.5

    隔片

    用于相邻联接件间的电气隔离可事后插入

    TS-K

    分组隔板

    用于端子组间的视觉及电气隔离

    YLSJ1(ATP-1K)

    中心式联接件

    用于端子中央实现横向桥接,可根据实际操作分位:10位/3位/2位

    YLSJ1FB1 10-4/3-4/2-4

    边插式联接件

    2位

    --

    3位

    --

    10位

    --

    标记号

    空白

    ZB4

    横向印字

    ZB4 (横 horizontal)

    竖向印字

    ZB4 (竖 vertical)

    固定件

    EW35

    E/UK
